La carte électronique d’un chauffe-eau permet d’alimenter les résistances du chauffe-eau en fonction de la température. Le rôle principale de cette carte est d’assurer une régulation de température (thermostat) et d’assurer la sécurité du chauffe-eau en évitant que l’eau n’entre en ébullition.
Cette carte électronique est donc un élément de sécurité important pour le chauffe-eau. Or, les composants électroniques de cette carte ne peuvent fonctionner qu’à 230V (version monophasé) ou 380V (version triphasé). Il est donc important que cette carte soit alimentée avec la tension préconisée, il n’est donc pas possible de mettre le routeur en amont car celui-ci va perturber l’alimentation de la carte et nuire à son bon fonctionnement.

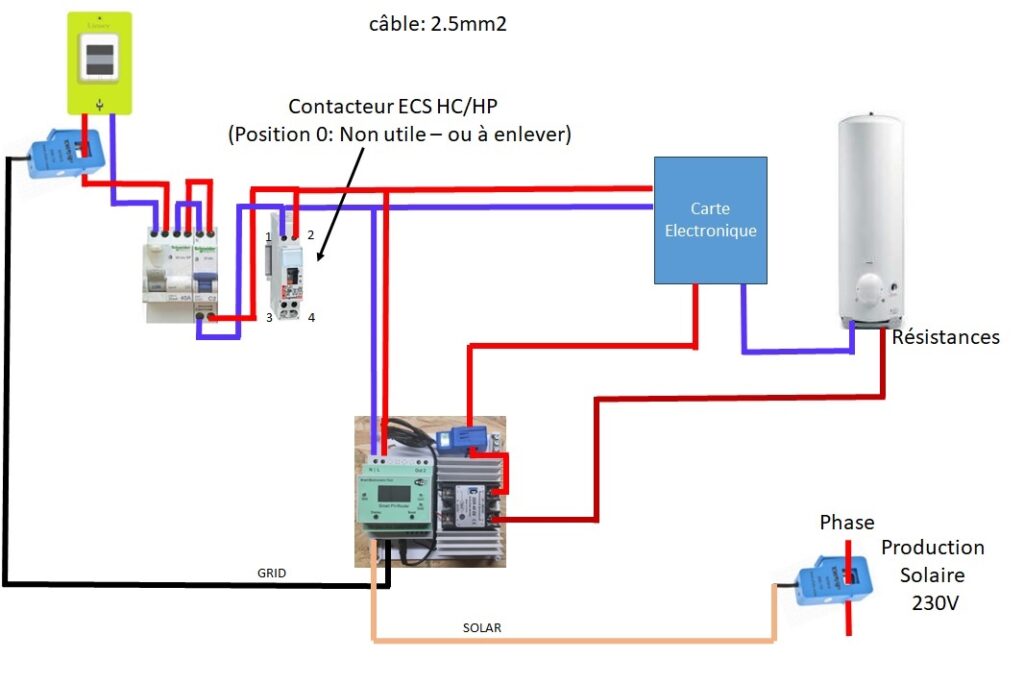

En conséquence, lorsque l’on veut installer un routeur, il sera donc nécessaire que cette carte électronique soit branchée en aval de la sortie (SSR) du routeur.
En résumé, le SSR (relais électronique) du routeur doit donc être intercalée entre la sortie de la carte électronique (connecteur blanc d’où sortent 5 fils) et les résistances du chauffe-eau.
ATTENTION : je déconseille vivement à quiconque de modifier physiquement la carte électronique. Cela peut être dangereux, c’est une opération irréversible, et dans tous les cas, il n’y aura plus aucune garantie.
Version Kitable ou Non Kitable
Il existe 2 versions de carte électronique monophasée. Techniquement parlant, elles sont équivalentes, seuls l’aspect et certains composants sont différents.
Version KITABLE
La carte de cette version est en général verte. On la reconnaît notamment au connecteur blanc qui a 5 pôles.
Smart PV-Router
Le routeur dispose de plusieurs circuits électriques indépendants :
- alimentation du routeur
- alimentation de la ou les charge(s) via un SSR (relais électronique).
Modification à effectuer pour brancher la sortie du routeur
ALERTE SÉCURITÉ : Avant toutes manipulations sur l’appareil, il est impératif de couper l’alimentation de votre chauffe‑eau électrique au tableau électrique et de vérifier à l’aide d’un testeur de tension l’absence effective de tension aux bornes de la platine de puissance.
Dans le doute, couper le disjoncteur principal.
Détail de la zone connecteur P3:
Il conviendra de vérifier que la carte de puissance est alimentée dans le bon sens, c’est à dire que phase et neutre correspondent.
Sur la photo ci-dessus, la phase et le neutre sont branchés correctement.
Pour câbler la sortie du routeur monophasé/triphasé, il conviendra de couper les 3 fils rouges aux endroits entourés en jaune.
Une fois que les 3 fils rouges ont été coupés, on « insérera » la sortie du routeur.
Pour cela, nous aurons besoin de 2 borniers type WAGO avec au moins 4 pôles chacun :
- dans le premier, en sortie de la carte électronique, nous y insérerons les 3 fils rouges provenant du connecteur blanc, ainsi qu’un nouveau fil (n’importe quelle couleur, ni bleu ni vert/jaune) qui sera branché à une borne du SSR.
- dans le 2ème bornier, nous y insérerons les 3 fils rouges allant à la résistance, ainsi qu’un autre fil (n’importe quelle couleur, ni bleu ni vert/jaune) provenant de la 2ème borne du SSR.
Le SSR se trouve alors en série entre la sortie de la carte électronique et l’alimentation de la résistance. Il peut alors contrôler la puissance envoyer à la résistance en toute sécurité (contrôler par la carte électronique).
Il conviendra de respecter les normes en vigueur :
- les rallonges de câble DOIVENT être de section minimale 2.5 m m 2
- il est vivement conseillé d’utiliser des borniers type « WAGO » et non des dominos « à l’ancienne » supportant 20A minimum.
- ne pas étamer les extrémités dénudées. Les borniers WAGO sont prévus pour les fils souples avec ou sans embout serti.
Version NON KITABLE
La carte électronique de cette version est en général bleue. Ici, le connecteur blanc n’a que 2 pôles.
Smart PV-Router
Le routeur dispose de plusieurs circuits électriques indépendants :
- alimentation du routeur
- alimentation de la ou les charge(s) via un SSR (relais électronique).
Modification à effectuer pour brancher la sortie du routeur
ALERTE SÉCURITÉ : Avant toutes manipulations sur l’appareil, il est impératif de couper l’alimentation de votre chauffe‑eau électrique au tableau électrique et de vérifier à l’aide d’un testeur de tension l’absence effective de tension aux bornes de la carte électronique.
Dans le doute, couper le disjoncteur principal.
Détail de la zone connecteur P3:
Il conviendra de vérifier que la carte de puissance est alimentée dans le bon sens, c’est à dire que phase et neutre correspondent.
Sur la photo ci-dessus, la phase et le neutre sont branchés correctement.
Pour câbler la sortie du routeur monophasé/triphasé, il conviendra de couper le fil bleu (souvent, les 2 fils qui sortent du connecteur P3 sont de la même couleur, en général bleus) à l’endroit entouré en rouge.
Une fois que le fil a été coupé, on « insérera » le SSR du routeur. Le SSR sera donc intercalé au niveau de la coupure du fil.
Pour cela, nous aurons besoin de 2 borniers type WAGO avec au moins 2 pôles chacun :
- dans le premier, en sortie de platine de puissance, nous y insérerons le fil coupé provenant du connecteur blanc, ainsi qu’un nouveau fil (n’importe quelle couleur, ni bleu ni vert/jaune) qui sera branché à une borne du SSR.
- dans le 2ème bornier, nous y insérerons le fil coupé allant à la résistance, ainsi qu’un autre fil (n’importe quelle couleur, ni bleu ni vert/jaune) provenant de la 2ème borne du SSR.
Le SSR se trouve alors en série entre la sortie de la carte électronique et l’alimentation de la résistance.
Il conviendra de respecter les normes en vigueur :
- les rallonges de câble DOIVENT être de section minimale 2.5 m m 2
- il est vivement conseillé d’utiliser des borniers type « WAGO » et non des dominos « à l’ancienne » supportant 20A minimum.
- ne pas étamer les extrémités dénudées. Les borniers WAGO sont prévus pour les fils souples avec ou sans embout serti.
